Balhoofd van de Puch Maxi monteren en stellen.

Op de foto's aat ik zien ik welke volgorde alle ringen op elkaar zitten. Onderaan staat de volgorde, hoe je de onderdelen moet monteren bij het monteren van de voorvork in het frame.

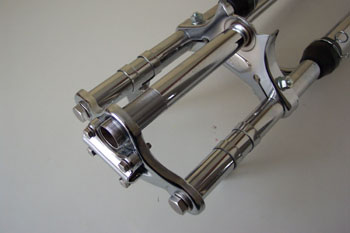

Hier zie je een kale voorvork

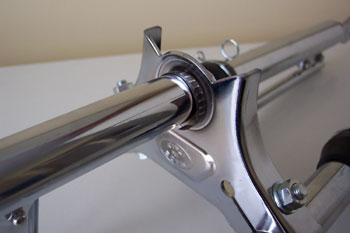

Als eerste monteer je de klemring van de lagercup.

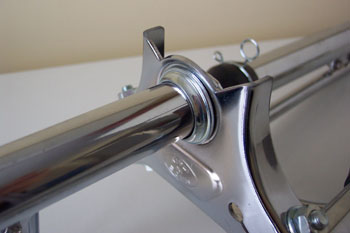

Daar druk je de lagercup (lagercup1) overheen, dan zit de lagercup vast en gecentreerd

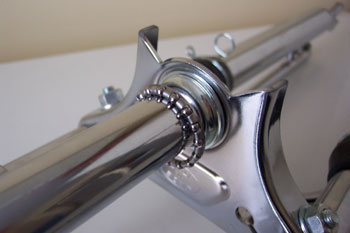

Hier gaat de lager overheen

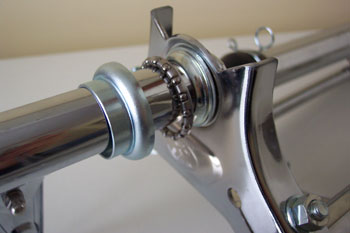

Hier komt de lagercup (lagercup2) overheen die uiteindelijk in het frame wordt getikt met een houten of rubber hamer

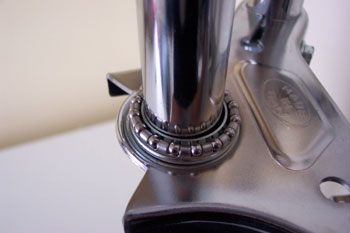

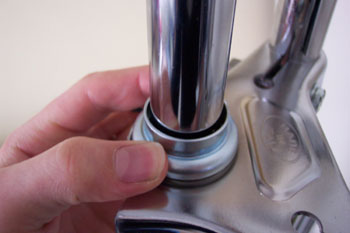

Dit ziet er uiteindelijk zo uit. Dit is het onderste gedeelte.

Het bovenste deel komt in deze volgorde in het frame.

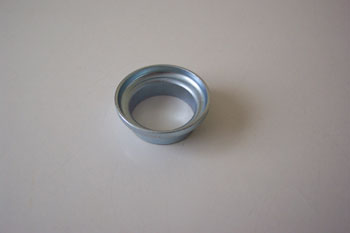

Deze (lagercup2) gaat aan de bovenkant in het frame, dit doe je door hem er met een houten of rubber hamer in te tikken.

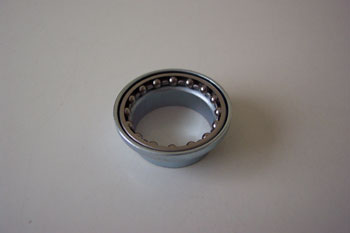

Hier gaat een van de lagers in.

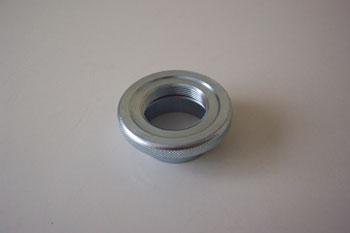

Deze lagercup (lagercup3) gaat hier weer in.

Dit is dan het resultaat. Hier kun je eventueel nog een ring op leggen om de afstand te overbruggen van de lagercup (lagercup3) naar de kroonplaat.

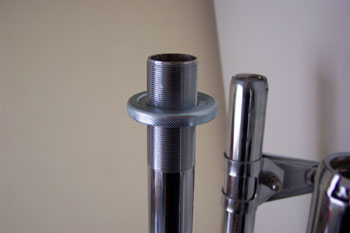

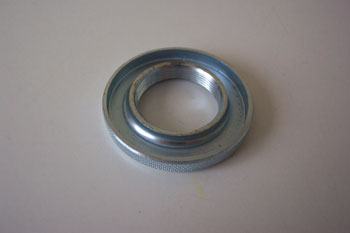

Deze lagercup (lagercup3) wordt hier gemonteerd als laatste onderdeel. Hier gaat de kroonplaat weer bovenop met een eventuele opvulring.

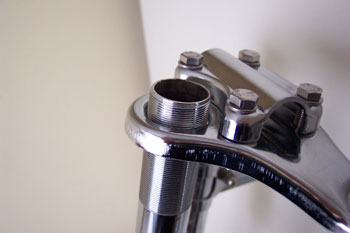

Hier is de kroonplaat weer geplaatst.

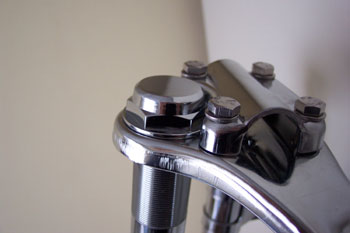

Hier is de balhoofdmoer gemonteerd.

Als ik mijn frame weer in elkaar ga zetten, dan zal ik foto's maken van het echte monteren van een voorvork.
Kort samengevat moet je in deze volgorde de onderdelen monteren.
- Sla eerst de TWEE lagercups (lagercup2) in het frame. Gebruik hierbij een houten of rubberen hamer. Gebruik anders een stukje hout tussen de hamer en lagercups, om de lagercups niet te beschadigen.
- Plaats om de kale voorvork de klemring, de onderste lagercup (lagercup1), en het lager, vet het lager goed in met lagervet.
- Zet de voorvork in het frame.
- Plaats het bovenste lager (vet deze goed in met lagervet), stelschroef en eventuele ring.
- Stel de speling/stugheid af met de stelschroef door hem strakker aan te draaien. Draai hem zo strak dat je voorvork geen speling vertoont, maar nog wel soepel kan draaien.
De volgende stappen kun je overslaan, behalve als de afstand tussen de onderste kroonplaat en de bovenste kroonplaat niet goed is.
- Draai de bouten van de onderste kroonplaat los.
- Plaats de bovenste kroonplaat en draai alvast de schroeven een eindje in de voorvorkpoten.
- Zorg dat de bovenste kroonplaat recht op de voorvork staat door de voorvorkpoten op en neer te bewegen in de onderste kroonplaat.
- Draai de bouten van de onderste kroonplaat stevig vast.
Hier kun je weer verder gaan als de vorige stappen over kon slaan.
- Draai de bouten van de bovenste kroonplaat vast.
- Monteer de balhoofdmoer en dingen als het stuur en de koplamp.

Let er goed op dat de vork nog soepel kan draaien en dat de lagers goed zijn ingevet met een niet te dikke laag vet.

Auteur: Ricardo
