Bedradingschema

Kom je er niet meer uit met de bedrading dan kun je hier er wat over vinden.

Als eerste:
Vanuit je blok komen meerdere draden:
- bougiekabel (dikke zwarte kabel)
- stroomdraad voor verlichting(gele of rode draad)
- uitzetdraad van het motorblok(zwarte draad)

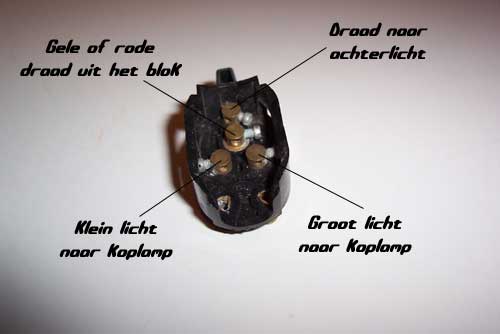

De stroomdraad moet zijn aangesloten op het middelste kroonsteentje in de schakelaar. Naast dat kroonsteentje zitten twee andere kroonsteentjes. Deze zijn voor het voorlicht. Sluit de draden uit de koplamp aan op deze kroonsteentjes zoals op de foto. Aan het achterste kroonsteentje wordt de draad naar het achterlicht aangesloten.

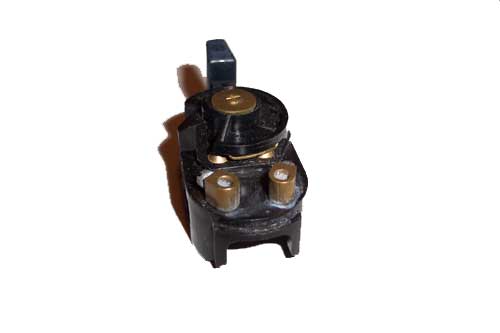

Als je de schakelaar omdraait zie je nog twee kroonsteentjes, op deze steentjes kun je de eventuele toeter aansluiten en/of de zwarte draad (uitzetdraad) aansluiten die het mogelijk maakt om met een druk op de knop je brommer uit te zetten.

Let er bij je voor- en achterlamp op dat ze goed zijn geaard. Dit wil zeggen dat ze kontakt moeten maken met het blanke metaal van je frame. Je kan dit ook doen, door een draad te trekken vanuit je koplamp en achterlicht naar het frame of motorblok, zodat er een gesloten stroomkring ontstaat.

Auteur: Ricardo
