Carburateur afstellen van de Puch Maxi
In dit gedeelte van de site bespreek ik het afstellen van een standaard carburateur:

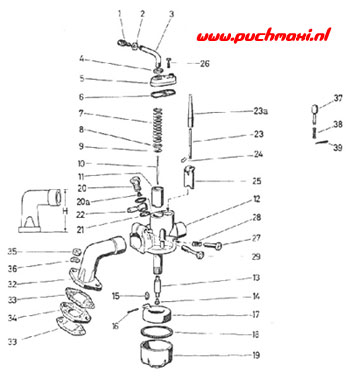

12mm Bing. Deze afstelmethode kan ook worden gebruikt bij de 15mm en 19mm Bing. De nummer die tussen [] staan zijn terug te vinden in de afbeelding onderaan de pagina.
Aan de bovenkant van de carburateur zitten twee schroefjes [26] die een plaatje
[5] op z'n plek houden. Via dat metalen plaatje [5] komt je gaskabel binnen. Haal dit
plaatje er als eerste af. Als je nu alles lostrekt komt er een busje omhoog
met een naald [7 t/m 11] eruit, dit zit vast aan de gaskabel. Je kan het busje losmaken
van de kabel door het busje omhoog te drukken (richting gashendel) en dan komt
het uiteinde van de gaskabel in zicht. Druk deze iets opzij om de kabel los
te maken. Nu kun je de naald uit het busje halen.
Allereerst zet je de naald in het busje onder het plaatje in één
van de twee de middelste posities. Deze naald hangt in een ringetje met een
gleufje erin. De naald zorgt ervoor in welke verhouding benzine en lucht worden
gemengd.
Na het in standaard positie zetten van de naald, is het afstellen van de hoofdsproeier
aan de beurt. Deze hoofdsproeier [14] zit aan de onderkant van de carburateur in
de vlotterkamer [19]. Je moet de vlotterkamer [19] eraf draaien en
dan zie je een klein buisje met aan het eind een klein kopje [14]. Dit is de messing sproeier met een klein gleufje. Door dit gleufje kun je de sproeier monteren en demonteren met een schroevendraaier. Om te bepalen welke sproeier je nodig hebt kun je naar de bougie kijken. Draai
de bougie eruit en kijk naar de kop van de bougie. Is deze zwart dan moet er
een kleinere sproeier in is de kop grijs/wit dan moet er een grotere in. Koffiebruin
is de goede kleur.
Deze kleur is okay
Verkeerde afstelling van de ontsteking of carburateur
Mengsel te rijk, bougie te koud
Mengsel te arm, ontsteking staat te vroeg, bougie te warm
Nu je hebt bepaald of er een grotere of kleinere sproeier in moet, ga je naar
de brommerhandel in de buurt. Het beste kun je dan, afhankelijk van de kleur
van de bougie, een sproeier kopen die 4 tot 8 punten groter of kleiner is, dan
degene die erin zit. Het makkelijkste is natuurlijk om alle maten sproeiers zelf thuis te hebben. Voor mijn Dellorto carburateur heb ik maat 82 t/m 106 op voorraad. Voor je Bing carburateurs kun je 54 t/m 90 op voorraad hebben, ligt een beetje aan je maat carburateur en de soort cilinder waar hij op komt.
Dus hoe zwarter of witter de bougie, hoe groter het aantal
punten in sproeiermaten de nieuwe sproeier moet verschillen van de sproeier
die erin zat.
Ga een tijdje op, een kilometer of 5 tot 10 (misschien slim om meteen een nieuwe
bougie erin te zetten, dan zie je de kleuren sneller, en is de vonk weer in
orde). Haal de bougie er weer uit en kijk naar de kleur. Zo kun je bepalen welke
sproeiermaat je nodig hebt.
Op een gegeven moment, kom je qua sproeier maat in de buurt. Dan ga je met 2
punten omhoog of omlaag.
Als je in de buurt zit, en hij rijdt beter als je het
gas half open draait, dan moet er een grotere sproeier in.
Nog een belangrijke tip: Als je blok koud goed start en goed loopt en je blok slechter gaat lopen als hij warm is en afslaat, dan is de sproeier te groot. Monteer een kleinere sproeier en hij zal goed starten, ook met een warme motor. Je sproeier moet namelijk goed zijn voor een warme motor, let er dus op dat je alles afsteld met een warme motor!
De kleur van de bougie is alleen een indicatie voor je sproeiermaat. Het kan
aan meerdere dingen liggen dat de kleur van je bougie niet goed. Zo kan er een
te koud of te warme bougie gebruikt worden of je ontsteking kan verkeerd
staan. In het onderstaande tabelletje kun je zien wat voor bougie jij ongeveer nodig hebt:
Cilinder |
Warmtegraad bougie |
Standaard 50cc |
5 |
Snelle 50cc |
6-7 |
Standaard 70cc |
7-8 |
Snelle 70cc of meer |
8-9 |
Nu de sproeier goed is, kun je de naald afstellen. Zet je de naald in de hoogste
stand (onderste inkeping) dan is het mengsel rijk aan benzine, zet je de naald
in de onderste stand (bovenste inkeping) dan is het een arm mengsel. De stand
van de naald is simpelweg proberen, het zijn niet veel standen, dus zo lang duurt dat niet.
Auteur: Ricardo
